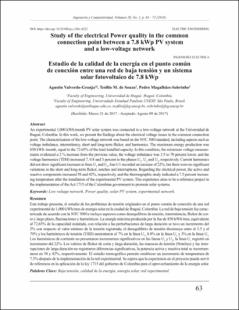

Publication: Study of the electrical Power quality in the common connection point between a 7.8 kWp PV system and a low-voltage network
Portada
PDF
Citas bibliográficas
Gestores Bibliográficos
Indexadores
Código QR
Autor corporativo
Recolector de datos
Otros/Desconocido
Director audiovisual
Editor
Tipo de Material
Fecha
Palabras clave propuestas por el autor
Citación
Título de serie/ reporte/ volumen/ colección
Es Parte de
Resumen en español
(Eng) An experimental 1,000 kWh/month PV solar system was connected to a low-voltage network at the Universidad de Ibagué, Colombia. In this work, we present the findings about the electrical voltage issues in the common connection point. The characterization of the low-voltage network was based on the NTC 5001standard, including aspects such as voltage imbalance, intermittency, short and long-term flicker, and harmonics. The maximum energy production was 850 kWh /month, equal to the 72.65% of the total installed capacity. In this condition, the minimum voltage measure - ments evidenced a 2 % increase from the previous value, the voltage imbalance was 3.5 to 70 percent lower, and the voltage harmonics (TDH) increased 7, 0.8 and 3 percent in the phases U 1 , U 2 and U 3 , respectively. Current harmonics did not show significant increases in lines U 2 and U 3 , line U1 recorded an increase of 22%, but there were no significant variations in the short and long-term flicker, notches and interruptions. Regarding the electrical power, the active and reactive components increased 58 and 42%, respectively, and the thermographic study indicated a 7.5 percent increas - ing temperature after the installation of the experimental PV system. This experience aims to be a reference project in the implementation of the Act 1715 of the Colombian government to promote solar systems.
Resumen en español
(Spa) Este trabajo presenta, el estudio de los problemas de tensión originados en el punto común de conexión de una red experimental de 1,000 kWh/mes de energía solar en la ciudad de Ibagué, Colombia. La red de baja tensión fue carac - terizada de acuerdo con la NTC 5001e incluye aspectos como desequilibrio de tensión, intermitencia, flicker de cor - to y largo plazo, fluctuaciones y harmónicos. La energía máxima producida por la fue de 850 kWh/mes, equivalente al 72,65% de la capacidad instalada, con relación a las perturbaciones de larga duración se tuvo un incremento del 2% con respecto al valor mínimo de la tensión registrada; el desequilibrio de tensión disminuye entre el 3.5 y el 70% y los harmónicos de tensión (THD) aumentaron el 7% en la línea U 1 , 0.8% en la línea U 2 y 3% en la línea U 3. Los harmónicos de corriente no presentaron incrementos significativos en las líneas U 2 y U 3 , la línea U 1 registró un incremento del 22%. Los valores de flicker de corta y larga duración, las muescas de tensión (Notches) y las inter - rupciones de larga duración no registraron diferencias significativas, la potencia activa y reactiva total se incremen - taron en 58 y 42%, respectivamente. El estudio termogr á fico permite establecer un incremento de temperatura de 7.5% después de la implementación de la red experimental. Se espera que la experiencia en el proyecto pueda servir de referencia en la aplicación de la ley 1715 del gobierno de Colombia para el aprovechamiento de la energía solar.
